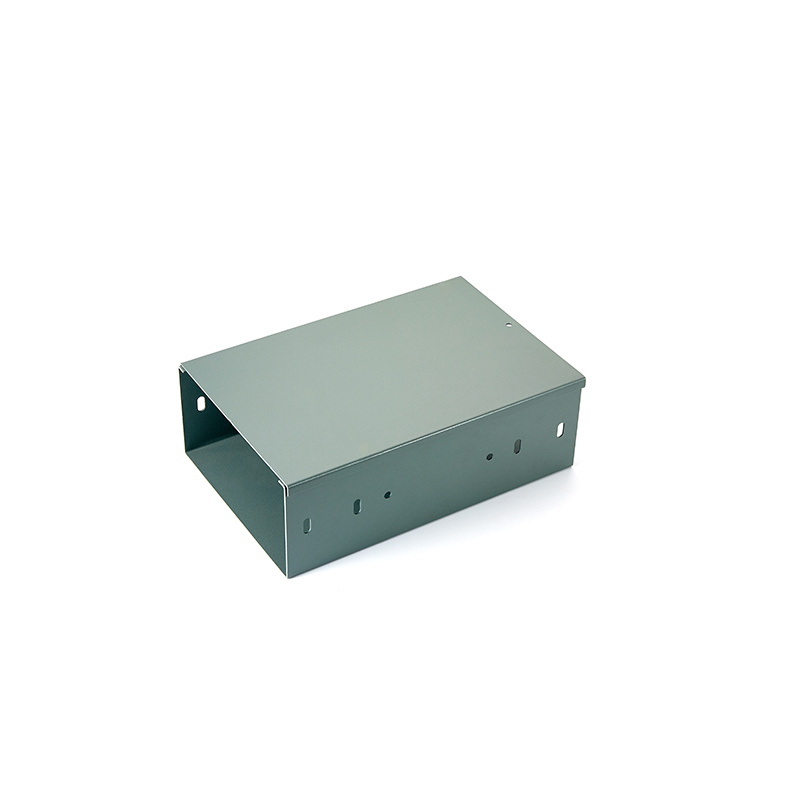

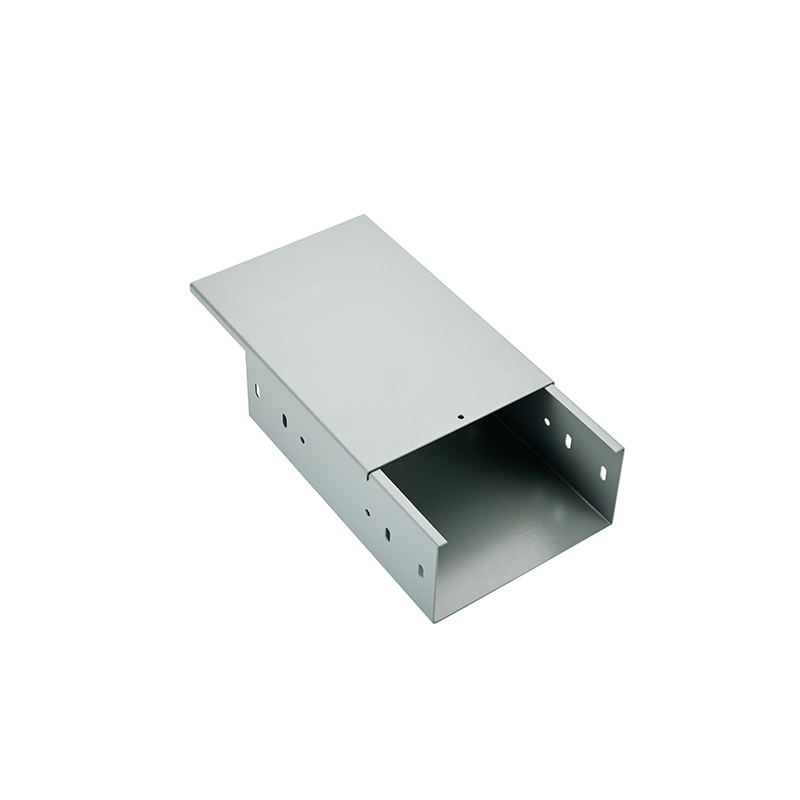

喷涂槽式电缆桥架 电缆桥架

电缆桥架共包括大跨距的梯级、托盘式桥架、槽式电缆桥架、重载荷梯架、直角三通、多节三通、直角四通,以及相应型号的连接件,盖板和支柱。
H06A2579
H06A2569
H06A2536
产品描述



电缆桥架共包括大跨距的梯级、托盘式桥架、槽式电缆桥架、重载荷梯架、直角三通、多节三通、直角四通,以及相应型号的连接件,盖板和支柱。

大跨距电缆桥架备有盖板,需要配盖板时在订货时说明,或按盖板型号订货。

大跨距桥架表面处理分塑料喷塑、镀锌,或烤漆等处理。在腐蚀性环境中,可选用经过塑料喷涂处理的桥架,在一般大气防腐环境中可选用镀锌处理的桥架。

1.可以避免金属护栏在高电磁场下的电磁感应带来的发热、高感应电压问题,不会对变电设备产生损坏,避免运行维护人员遭受电击。

2.耐候性好,在湿热状态下不发生氧化锈蚀,不褪色,不需刷油漆保护,不用日常护理,不怕雷击。

3.耐腐蚀,在百分之10的硫酸、百分之20的硝酸、百分之50的醋酸长期作用下不受影响。

4.耐撞击易复原,受到物体撞击后弹性大,能恢复到原形状,拉伸、弯曲强度为600pa以上,抗疲劳能力约为钢材的50倍。

托盘式电缆桥架安装要求

1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

(1)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。

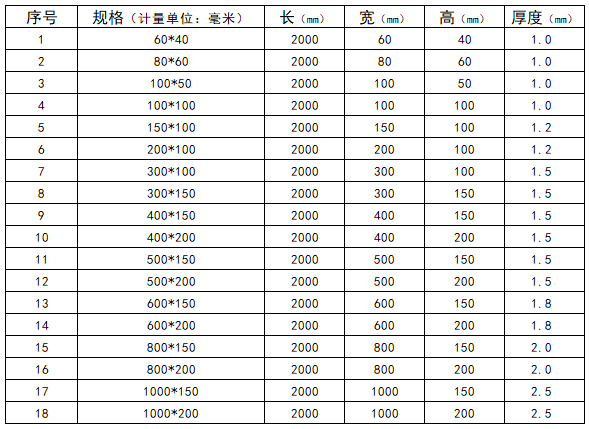

(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰
